Årets håltagnings- och rivningsprojekt 2016

Artikel även publicerad på Håltagning.nu



Artikelförfattare:anders-anderssonAnders Andersson
vd Void AB, Ordf. HiBvoid-logga

För en erfaren håltagare kan en del håltagningsprojekt betraktas som rutinjobb medan andra uppdrag kräver särskilda lösningar.

Då och då stöter vi på rejäla utmaningar där vår problemlösningsförmåga sätts på prov.

Ett av de kanske största utmaningar vårt företag stått inför var ett uppdrag för Ovako Bars AB i Smedjebacken.

För genomförandet av det projektet tilldelades vi på Void AB det Svenska Demoleringspriset 2016 vilket vi är mycket stolta över. Vi har också lärt oss en del under projektet och vi vill här dela med oss av erfarenheterna.

Om uppdraget

Vår uppdragsgivare, Ovako, är en av Europas främsta tillverkare av kompontentstål för kullager-, transport- och tillverkningsindustrin.

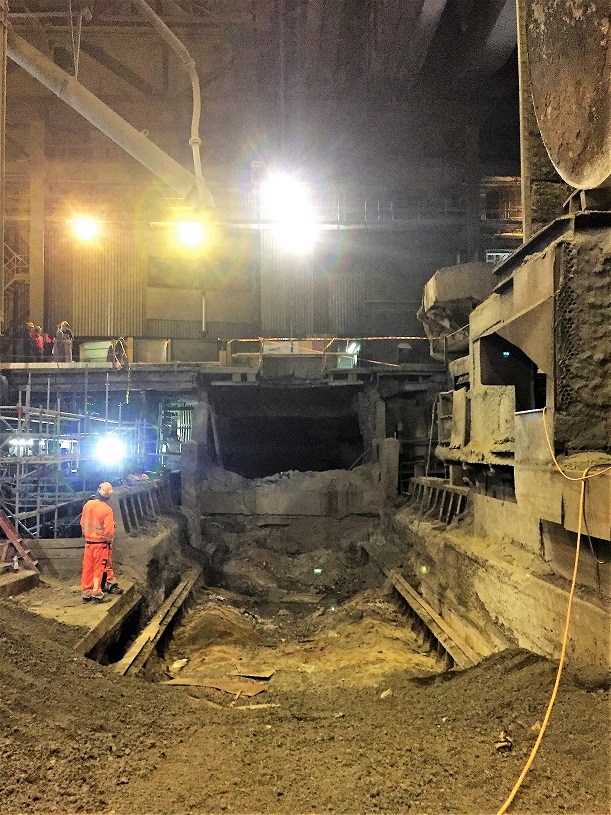

Så här såg vårt arbetsområde ut efter det att ugnen demonterats. Foto: Henrik Månsson.

Vårt uppdrag bestod i att demontera större delen av ett äldre ugnsfundament på stålverket i Smedjebacken. Anledningen var att Ovako Bars skulle byta ut en ugn som användes för stränggjutning. Ett nytt fundament skulle sedan gjutas för att klara de krav som ställs för den nya ugnen som skulle monteras.

Några av förutsättningarna för uppdraget:

  • Fundamentets botten skulle bevaras och gjutas på med det nya fundamentet till den nya ugnen.
  • Bilning med hammare fick ej göras för detta kan skapa mikrosprickor i kvarvarande fundaments del.
  • Fundamentet var delvis under mark och med grundvattennivå över demonteringsnivå.
  • Vi ville ha 11 dygn för att genomföra jobbet men vi fick 6 dygn och klarade det på 5 dygn.

En anledning till att uppdragen kan bli tidspressade kan vara att beställaren vill undvika längre produktionsstopp i sin egen tillverkningsprocess. Ju snabbare det går, t ex att byta ut en ugn, desto tidigare kan beställaren ta upp produktionen igen och säkra leveranserna till sina kunder.

Eftersom den nedre delen av fundamentet skulle användas som stabil grund för pågjutning av nytt fundament var det viktigt att detta inte skadades och förlorade sin hållfasthet i samband med bearbetning och rivning av övriga delar av fundamentet.

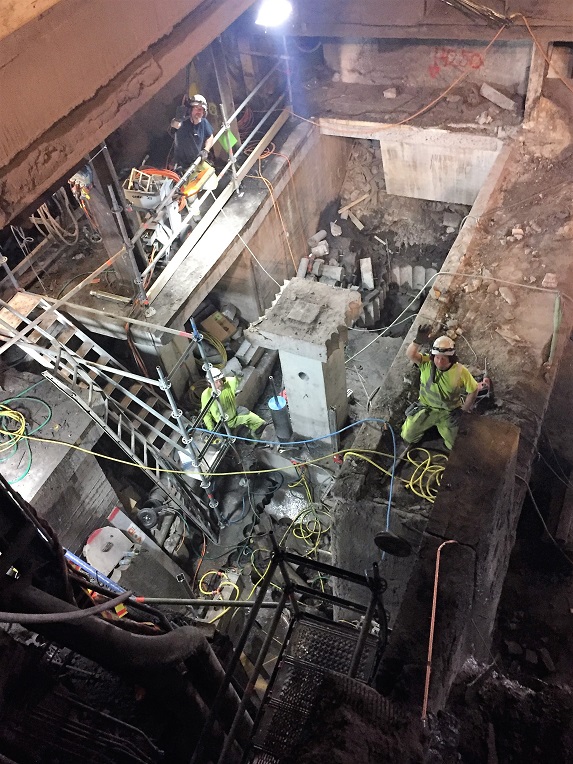

Vajersågningen i fundamentet är påbörjad. Foto: Henrik Månsson.

Förberedelser och projektering

Ett halvår före uppdraget kunde påbörjas fick vi ta upp 6 provhål. Detta för att kunna bedöma kvalitén på fundamentet:

  • uttagna borrkärnorna trycktestades
  • GV-stag monterades i borrhålen för att hållfasthetstesta fundamentet

Efter provning beslutades hur mycket av fundamentet som skulle behöva demonteras. De delar som klarade testerna bevarades som grund för pågjutning av det nya fundamentet.

NCC genomförde projekteringen och tog fram de ritningar som visade planer, vyer, mått och detaljer, kvarvarande delar samt vad som skulle demonteras eller schaktas bort.

Genomförandet

När alla förutsättningar och arbetshandlingarna var klara gällde det för oss på Void att hålla tungan rätt mun. Vi planerade noga, valde arbetsmetodik och utrustning som var så snabb, effektiv samt vibrationsfri som uppdraget krävde.
´

Void_3762-zoom
Framför några av de uttagna blocken poserar här de hjältar som jobbade dagskiftet. Foto: Henrik Månsson, arbetsledare och projektansvarig, Void AB.

I genomförandet samarbetade vi med Arnessons Betongborrning AB samt Luleå Hålmetodik AB.Utmaningen låg i tidplan, metodik och logistik

Först och främst var vi tvungna att att välja metod och utrustning för att kunna utföra demonteringsarbetet på ett säkert sätt och utan att orsaka farliga sprickor i kvarvarande delar av byggnad och fundament.

Uppdraget genomfördes genom en kombination av metoder, borrning och sågning men främst genom vajersågning.

Void
Vajersågning (liggande snitt) av block som vägde ca 50 ton. Foto: Henrik Månsson.

Avtalet med beställaren gav oss bara hälften så lång tid för att utföra demonteringsarbetet som vi offererat. Detta löste vi genom noggrann planering och arbete i skift.

Det var viktigt att planera arbetena, sågordningen och logistiken för att undvika onödiga problem och hinder under arbetets gång. Att kunna arbeta säkert och att säkra alla lyft som utfördes var en grundläggande förutsättning.

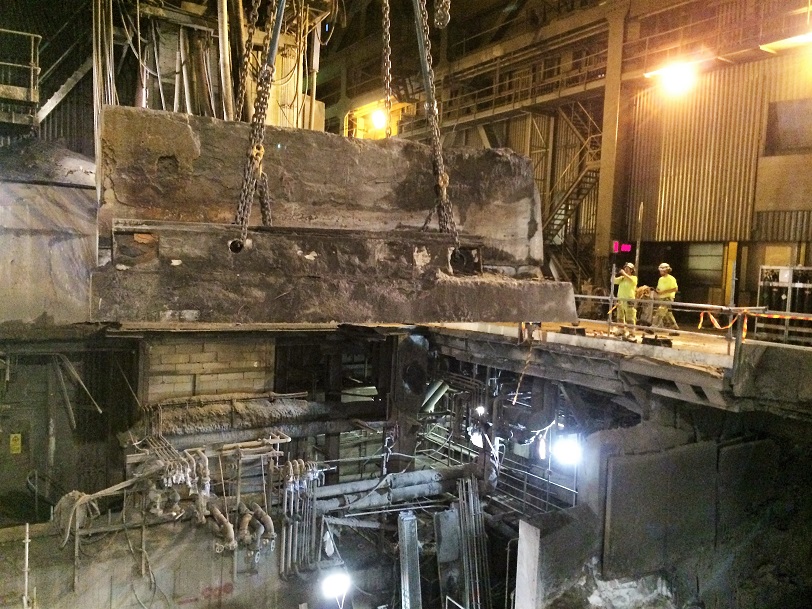

Lyft av blocket som vägde ca 64ton. Foto: Henrik Månsson.

Arbetshandlingar

Nedanstående ritningar, framtagna av NCC, ger en bild av projektets förutsättningar, omfattning och arbetsområde:

Sektionsritning:

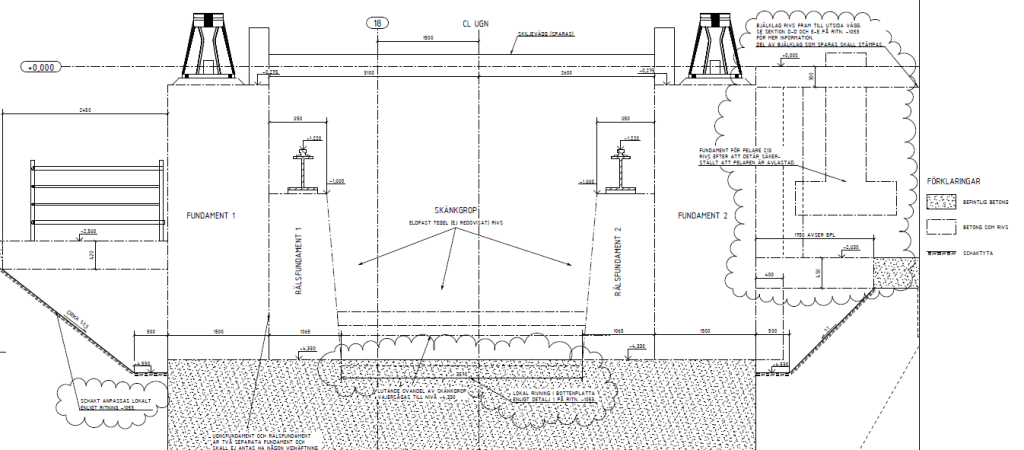

Sektionsritningen som visar de befintliga fundamenten 1 och 2. Till höger en källardel som också behövde sågas och demonteras för att kunna schakta ner ytterligare 1,7 meter. Projektör/ritning: NCC
Sektionsritningen som visar de befintliga fundamenten 1 och 2. Till höger en källardel som också behövde sågas och demonteras för att kunna schakta ner ytterligare 1,7 meter. Klicka på bilden för förstoring. Projektör/ritning: NCC

Planritning:

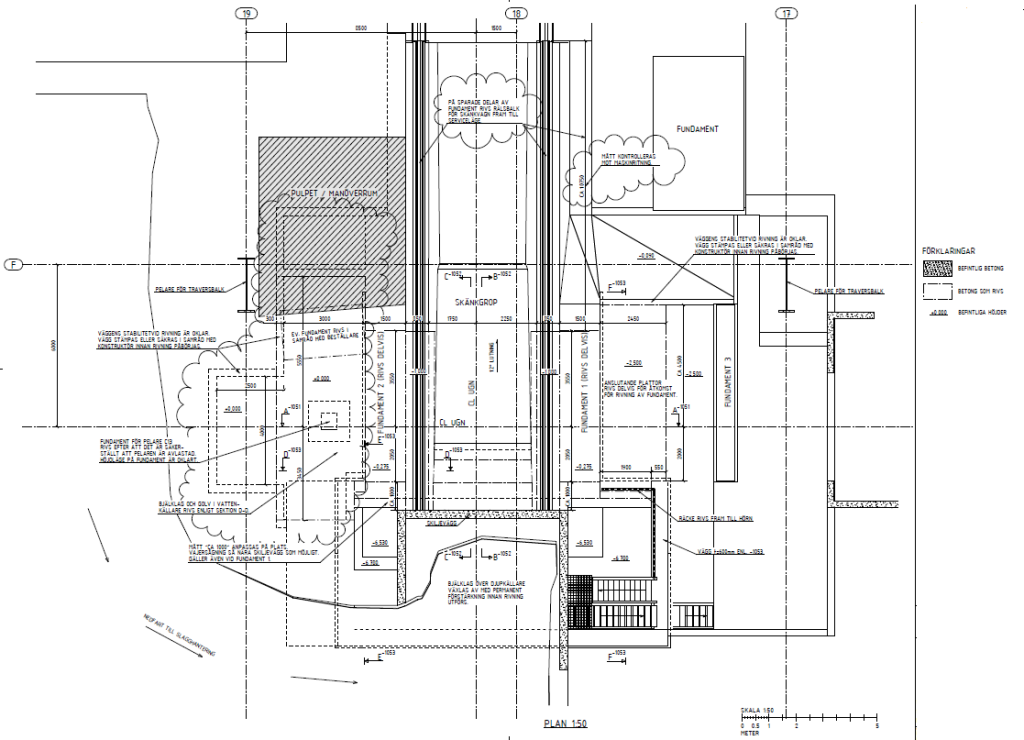

Planritning över hela arbetsområdet och förutsättningar för demontering och schaktning. Projektör/ritning: NCC
Planritning över hela arbetsområdet och förutsättningar för demontering och schaktning. Projektör/ritning: NCC

Svenska Demoleringspriset

För genomförandet av uppdraget tilldelades Void AB de båda priserna: Årets Rivningsprojekt och Årets håltagningsprojekt med motiveringarna:

Årets Rivningsprojekt:

För att minutiöst, med stor säkerhet och professionalism genomfört en av årets största industririvningar.

Årets Håltagningsprojekt:

Hur tar man bort ett ugnsfundament utan att orsaka mikrosprickor? Jo, genom komplicerade alternativa metoder utfördes en demontering. Genom sågning, borrning och framförallt vajersågning utfördes detta stora projekt på rekordtid. Projektet beräknas i första vändan av Void att ta 11 dagar. Av beställaren fick man sex. Void genomförde på fem dagar!
